Что такое ультразвуковая машина для лечения UIT?

Что такое ультразвуковая машина для лечения UIT?

Основным принципом ультразвукового оборудования для устранения напряжений сварки является использование мощных ультразвуковых волн для управления инструментом удара, чтобы воздействовать на поверхность металлических объектов на частоте более 20 000 раз в секунду. Из -за высокой частоты, высокой эффективности и высокой энергии ультразвуковых волн при фокусе, поверхность металла производит большую пластическую деформацию сжатия; В то же время, ультразвуковое сварное напряжение, элиминационное оборудование, меняет исходное поле напряжения, дает определенное значение напряжения сжатия; и укрепляет затронутую часть.

Основной принцип ультразвукового оборудования для устранения напряжений сварки для улучшения утомляемой характеристики сварных суставов

При сварке металлических конструкционных деталей обычно используется плавление сварки. В процессе заполнения металла избыточная высота, ямы и различные сварки остаются в суставе, вызывая серьезную концентрацию напряжения; В то же время также генерируется определенное сварное остаточное напряжение. В большинстве случаев остаточное растягивающее напряжение не способствует усталости прочности сварных структур. В то же время большое количество исследований показало, что обычно существуют дефекты, такие как шлак, примерно в 0,5 мм от поверхности на носке сварного шва. Дефект острый, что эквивалентно ранней инициации усталостных трещин. Под совокупным эффектом концентрации напряжения, дефекты шлака сварного ножка и остаточного напряжения сварки, усталостная сила и усталостная срок службы сварного сустава серьезно снижаются.

Функциональное введение ультразвукового воздействия оборудования:

1. Цифровой динамический отображение частоты тока, интуитивно отражая процесс старения.

2. Функция задания времени, легче овладеть скоростью воздействия, улучшить эксплуатационные характеристики.

3. Установите аудио кнопку для достижения старения и уменьшить интенсивность работы оператора.

Скорость устранения напряжения сварки заготовки может достигать и создавать идеальное напряжение сжатия, которое является идеальным оборудованием для устранения остаточного напряжения сварки дома и за рубежом.

Рог изготовлен из высококачественной стали, компактной структуры и нелегко повредить. Внутренняя установка защиты от рога значительно продлевает срок службы рога.

Это может увеличить силу усталости сварного сустава на 50%-120%и продлить срок службы усталости в 5-100 раз.

Он не ограничен формой, структурой, материалом, весом, толщиной плиты и местом заготовки.

Высокая высота сварки на носке сварки, края укуса ямы и другие явления могут быть идеализированы к геометрическому переходу, чтобы уменьшить коэффициент концентрации напряжения.

Он может удалить окружающие трещины на носке сварного пальца, компенсировать дефекты шлака и ингибировать раннее начало трещин.

Его можно использовать для устранения сварки остаточного напряжения и замены методов старения, таких как термическая обработка.

Профессиональный дизайн удара удара устраняет проблему тяжелой работы и неспособности работать на месте традиционного стареющего оборудования и оборудования в той же отрасли, а также снижает рабочую нагрузку персонала на месте.

Он оказывает лучшее воздействие на устранение напряжений на обработке сварных швов крупных структурных деталей, сварных швов с ультра-высокими и сверхнизкими сварными швами.

Сверхугорный диапазон отслеживания частот может эффективно отслеживать изменения частоты, вызванные внешними факторами

Он принимает пьезоэлектрический керамический преобразователь с сильным результатом и долгом сроком службы.

Экономический, практичный, экологически чистый, энергосберегающий, безопасный и без загрязнения.

1. Принцип работы

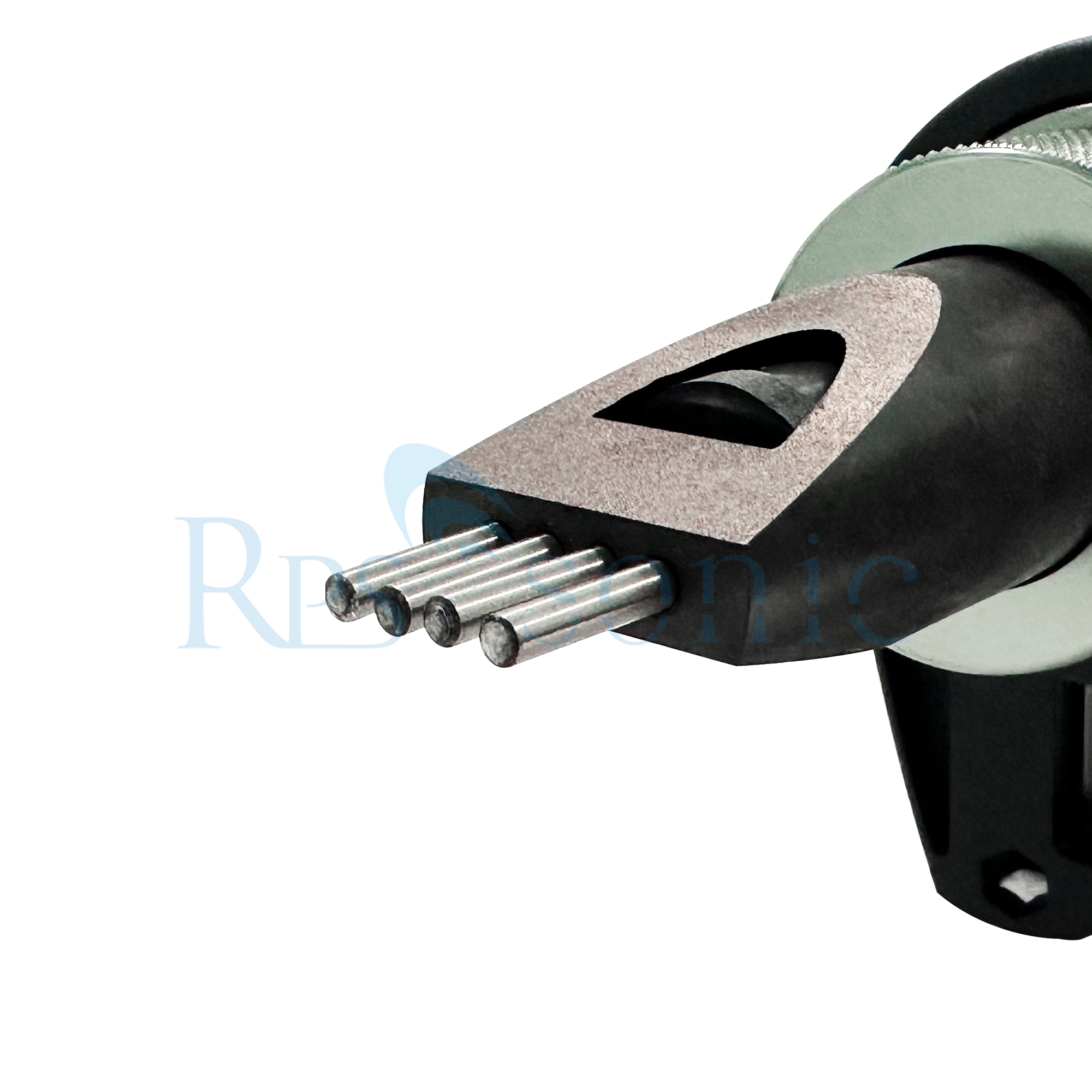

Высокочастотный механизм воздействия

Ультразвуковой генератор преобразует электрическую энергию в высокочастотную вибрацию, которая передается на ударную иглу (или ударную головку) через преобразователь, и влияет на поверхность металла с частотой тысяч раз в секунду, создавая локальную пластическую деформацию, тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым: тем самым:

Устранение растягивающего напряжения и введения сжимающего напряжения (улучшение устойчивости к усталости)

Рафинирование поверхностных зерен (улучшение твердости материала)

Улучшение шероховатости поверхности.

Перераспределение стресса

Энергия удара вызывает микроскопический поток поверхностного металла, компенсируя исходное остаточное напряжение (например, растягивающее напряжение после сварки) и образуя полезный слой напряжения сжатия.

2. Основные преимущества

Неэтермальный процесс: избегает тепловой деформации и подходит для чувствительных к температуре материалов (например, алюминиевых сплавов и высокопрочной стали).

Портативность: портативная или интеграция робота, подходящая для сложных сварных швов или больших конструкций (таких как мосты и суда).

Защита окружающей среды: нет загрязнения, нет необходимости в охлаждающей жидкости или химической среде.

Высокая эффективность: время обработки с одной точкой обычно занимает всего несколько секунд до нескольких минут.

3. Типичные сценарии применения

Посгитовое лечение

Устранение остаточного напряжения в сварных швах и зонах, затронутых нагреванием, и снимите риски трещины.

Улучшение усталостной срок службы сварных суставов (расширено 2-5 раз).

Аддитивное производство (3D -печать)

Уменьшите внутреннее напряжение, создаваемое слоем за слоем укладки и уменьшите деформацию части.

Аэрокосмическая/энергия

Оптимизация напряжений лопастей турбины, трубопроводов и сосудов под давлением.

Ремонт и укрепление

Локально укрепляют детали, которые уже разработали микротрещины.

4. Параметры ключей для выбора оборудования

Описание параметра

Частотный диапазон обычно 15-40 кГц, влияя на плотность энергии воздействия

Амплитуда определяет глубину удара (обычно 20-50 мкм)

Регулируемый диапазон усилий (например, 50-500N)

Применимые материалы сталь, титановый сплав, алюминиевый сплав и т. Д.

Руководство по методу работы, автоматизированная (интеграция робота)

5. Сравнение с другими технологиями снятия стресса

Технологическое ультразвуковое воздействие термообработка выстрелила в пейвинг старение

Глубина снятия напряжения 0,5-2 мм Полная секция 0,1-0,5 мм в целом, но слабый эффект

Тепловой эффект нет возможной деформации нет

Применимые сценарии локальная точная обработка большие партии мелких деталей Большая площадь усиливает большие отливки

6. Меры предосторожности

Материальные ограничения: хрупкие материалы (такие как чугун) могут производить микротрещин из -за воздействия.

Проверка процесса: эффект снятия напряжений должен быть проверен с помощью рентгеновской дифракции (XRD) или метода слепых отверстий.

Оптимизация параметров: амплитуда и скорость перемещения необходимо отрегулировать в зависимости от толщины материала и начального состояния напряжения.
