Что такое ультразвуковой паяльный аппарат

что такое ультразвуковой паяльный аппарат

Определение высокого уровня

Ультразвуковой паяльный аппарат — это специализированный инструмент, который использует высокочастотные звуковые колебания (ультразвук) для пайки материалов, особенно тех, которые обычно трудно или невозможно спаять обычными методами. Его ключевым преимуществом является то, что он не требует химического флюса.

Основной принцип: как это работает

Волшебство заключается в компоненте, называемом ультразвуковым рупором (или сонотродом), который вибрирует на очень высокой частоте (обычно от 20 до 40 кГц или более).

Вот пошаговый процесс:

Нагрев: жало паяльника нагревается до точки плавления припоя, как и обычный паяльник.

Кавитация: когда вибрирующий рупор прикладывается к ванне расплавленного припоя, он создает микроскопические пузырьки в жидком припое, которые быстро формируются и разрушаются. Это явление называется акустической кавитацией.

Истирание и очистка: интенсивная энергия этих схлопывающихся пузырьков выполняет две важные функции:

Он удаляет оксиды и загрязнения с поверхности металла, который вы пытаетесь паять.

Он пробивает оксидный слой, образующийся на поверхности самого расплавленного припоя.

Склеивание: благодаря мгновенному удалению оксидных барьеров чистый расплавленный припой может вступать в прямой атомный контакт с чистым основным металлом, создавая прочную и надежную металлургическую связь.

Ключевой вывод: ультразвуковая энергия механически очищает поверхности, заменяя химическую очистку традиционного флюса.

Ключевые компоненты

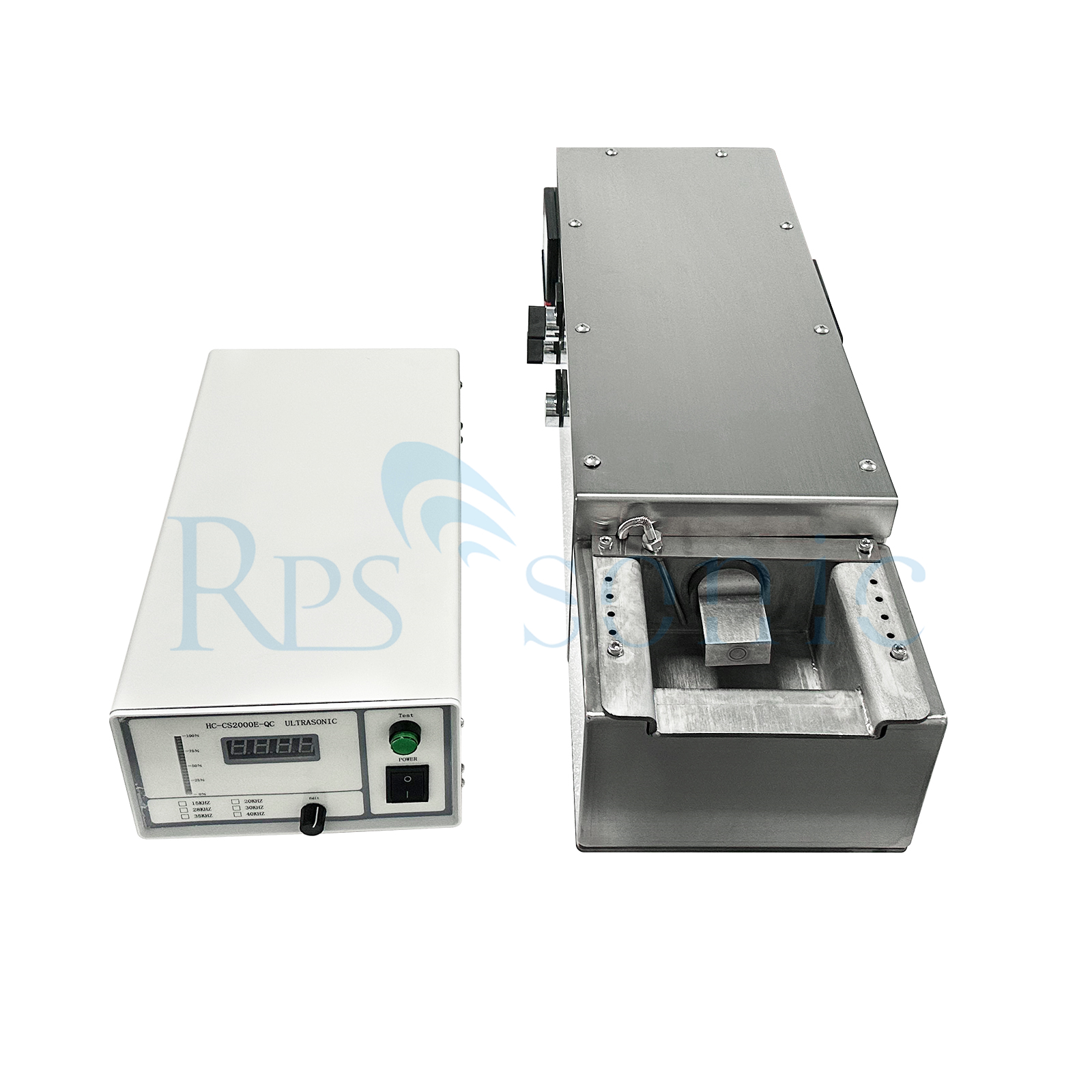

Типичная система ультразвуковой пайки состоит из:

Генератор: Создает высокочастотный электрический сигнал.

Преобразователь: преобразует электрический сигнал в механические вибрации.

Звуковой сигнал (сонотрод): усиливает вибрации и передает их припою и заготовке. Это та часть, которая нагревается и касается материалов.

Регулятор температуры: точно регулирует температуру звукового сигнала.

Для чего он используется? (Основные приложения)

Эта технология незаменима для соединения определенного класса материалов:

Алюминий и его сплавы: Алюминий мгновенно образует прочный тугоплавкий оксидный слой (Al₂O₃) при воздействии воздуха. Этот слой предотвращает смачивание поверхности обычным припоем. Ультразвуковая пайка — наиболее распространенный метод надежной пайки алюминия без использования агрессивных флюсов.

Другие «трудные» металлы. Он также очень эффективен для:

Нержавеющая сталь

Стекло

Керамика

Титан

Медь (в некоторых специализированных случаях)

Разнородные материалы: позволяет создавать прочные соединения между различными материалами, например, между алюминием и медью, что часто встречается в теплообменниках и в промышленности силовой электроники.

Применение без флюса: в чувствительной электронике или медицинских устройствах даже малейшие остатки флюса могут вызвать коррозию или короткое замыкание. Ультразвуковая пайка обеспечивает идеально чистое соединение.

---

Преимущества по сравнению с традиционной пайкой

Особенность	Ультразвуковая пайка	Традиционная пайка
Поток	Не требуется. Механическое удаление оксидов.	Необходимый. Химическое удаление оксидов.
Пост-очистка	Не нужно. Отсутствие остатков коррозионного флюса.	Часто требуется. Остатки флюса могут вызывать коррозию, и их необходимо очищать.
Материалы	Отлично подходит для алюминия, нержавеющей стали, керамики.	Ограничено в основном медными, латунными и лужеными поверхностями.
Совместное качество	Очень прочная металлургическая связка, не содержащая оксидов.	Сильный, но с возможностью захвата потока или «пустоты потока».
Относящийся к окружающей среде	Более чистый процесс, отсутствие испарений флюса.	Пары флюса могут быть вредными и требуют вентиляции.
Расходы	Более высокие первоначальные инвестиции в машину.	Низкая первоначальная стоимость оборудования.

Заключение

Таким образом, ультразвуковой паяльный аппарат — это система пайки без флюса, которая использует высокочастотные вибрации для удаления оксидных слоев, что позволяет паять такие материалы, как алюминий и нержавеющая сталь, которые, как известно, устойчивы к традиционным методам пайки. Это специализированный мощный инструмент для передового производства, ремонта и исследований и разработок.
