Ультразвуковая технология распыления воздушного шара

Ультразвуковая технология распыления воздушного шара

Ультразвуковая технология распыления воздушного шара. Это высокоспециализированное и передовое приложение, в основном ориентированное на производство высококачественных медицинских устройств.

I. Основная концепция: Что такое технология ультразвукового воздушного шара?

Он использует ультразвуковую энергию для распыления лекарств или растворов покрытия в чрезвычайно мелкие, равномерные частицы, которые затем точно распыляются на поверхность катетера баллона.

Проще говоря:

Ультразвуковая атомизация: основной компонент (ультразвуковое сопло) генерирует высокочастотные вибрации, разбивая жидкость на однородные капли размером с микрон.

Точное распыление: эти капли руководствуются мягким воздушным потоком (ламинарный поток) и равномерно покрывают поверхность медленно вращающегося или движущегося воздушного шара.

Высыхание и формирование: растворитель быстро испаряется, оставляя тонкое, равномерное и точно дозирующее лекарственное покрытие на воздушном шаре.

Эта технология в первую очередь используется для производства воздушных шаров с лекарственными средствами.

II Зачем необходима эта технология? Какую проблему он решает?

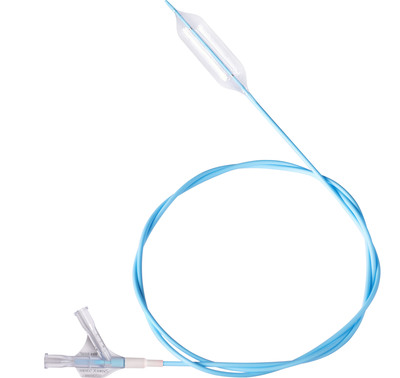

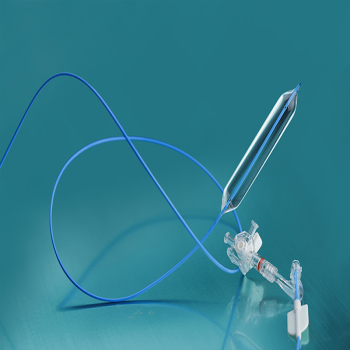

Воздушные воздушные шары (DCBS) являются основным инновацией в сердечно-сосудистых вмешательствах. Они используются для лечения сосудистого стеноза (например, коронарной артерии или стеноза периферической артерии). Врач доставляет не инфляционный воздушный шар в блокировку, надувает его для расширения сосуда и одновременно быстро высвобождает препарат (обычно антипролиферативный препарат, такой как паклитаксел) на стену сосуда, ингибируя чрезмерный рост искушения и предотвращая дальнейшую блокировку.

Основные требования к покрытиям чрезвычайно требовательны:

Ультра-высокая однородность: толщина покрытия должна быть очень согласованной, чтобы обеспечить точную дозировку лекарственного средства и избежать локализованной переизбытки или недостатки.

Чрезвычайно тонкое покрытие: воздушный шар требует чрезвычайно низкого наружного диаметра, чтобы достичь поражения, что требует чрезвычайно тонкого покрытия (обычно микрометры).

Долговечность покрытия: покрытие не должно опадать во время родов (в противном случае, вызывая эмболию), но должно быть быстро и равномерно перенесено в стену судна во время инфляции воздушного шара.

Стабильность лекарств: процесс не должен разрушать химическую структуру и эффективность препарата.

Традиционные методы распыления (такие как распылитель давления) борются за выполнение этих требований, но ультразвуковая технология распыления идеально решает эти проблемы.

Iii. Технические принципы и состав системы

Принцип ультразвукового распыления:

Ядро системы представляет собой пьезоэлектрический керамический преобразователь, который преобразует высокочастотные электрические сигналы (например, 20 кГц, 40 кГц, 60 кГц или выше) в механические колебания той же частоты.

Эти вибрации передаются на атомизирующую пластину в конце сопла, генерируя высокочастотные 'стоящие волны ' на поверхности пластины.

Когда жидкость для покрытия доставляется на поверхность атомизирующей пластины, она разрывается на части »этими высокочастотными вибрациями, преодолевая поверхностное натяжение жидкости и образуя капли одного диаметра и чрезвычайно маленький размер (обычно 5-20 мкм). Это принципиально отличается от различных размеров капель, производимых традиционными пушками с распылением давления.

Ключевые компоненты системы:

Ультразвуковое сопло: ядро ​​распыляющий компонент.

Система подачи жидкости: точный насос, который доставляет жидкость при стабильной, контролируемой скорости потока.

Система атомизирующего/кардинового газа: мягкий инертный газ (например, азот) используется для того, чтобы вздуть раздутые частицы в направлении воздушного шара, создавая воздушную занавеску, чтобы предотвратить распространение капель и обеспечить точную зону распыления. Система точности движения: обычно многоосная система управляет относительным движением между спреем и воздушным шаром. Сам воздушный шар также медленно вращается, чтобы обеспечить равномерное покрытие на 360 °.

Система сушки: нежный нагрев или поток воздуха обычно испаряет растворитель во время или после распыления, обеспечивая покрытие.

Следующая диаграмма визуально иллюстрирует основной рабочий процесс ультразвуковой баллонной системы спрея:

IV Основные моменты технических преимуществ

Непревзойденная однородность: производит капли одного диаметра, что приводит к чрезвычайно равномерному покрытию, что является ключом к обеспечению точного дозирования.

Чрезвычайно высокая эффективность переноса: более 95% раствора лекарственного средства эффективно осаждается на поверхности баллона с минимальными отходами. Это важно для дорогих лекарств.

Точный контроль дозировки: контролируя концентрацию лекарственного средства, скорость доставки и время распыления, дозировка лекарственного средства на единицу площади можно точно контролировать.

Нежный процесс: низкотемпературный процесс атомизации высокого давления не ставит под угрозу активность чувствительных лекарств.

Повторяемость и согласованность: весь процесс автоматизируется программным обеспечением, устранение нестабильности ручной работы и обеспечение высокой согласованности партии к партии. Совместим со сложными составами: способность распылить растворы лекарственных средств различных вязкости и содержимого твердых веществ.

V. Основные области применения

Сердечно-сосудистые воздушные шары с лекарственными средствами: это самое основное и требовательное применение, используемое в коронарных и периферических артериальных приложениях.

Урология/желудочно-кишечные воздушные шары: примеры включают воздушные шары с лекарственными средствами для лечения доброкачественной гиперплазии предстательной железы или стеноза пищевода.

Шары с покрытием: полимерная пленка распыляется на воздушный шар, чтобы носить лекарства или выполнять специальные функции.

Другие прецизионные покрытия медицинского устройства: примеры включают функциональные покрытия (антимикробные и антикоагулянтные покрытия) для компонентов, таких как стенты и катетеры.

VI Проблемы и соображения

Сложность системы: устройство является высоко интегрированным, включающим точную механику, управление жидкости и программное обеспечение для автоматизации, что приводит к высоким начальным затратам на инвестиции и обслуживания.

Сложность разработки процесса: обширная оптимизация параметров (такая как частота, скорость потока, давление воздуха и скорость движения) требуется для конкретных составов лекарственного растворителя для достижения оптимальных результатов.

Бесплодие и контроль окружающей среды: производственный процесс обычно проводится в чистой комнате и должен соответствовать строгим нормативным требованиям для производства медицинских устройств (например, GMP).

Краткое содержание

Технология ультразвукового воздушного баллона плавно интегрирует передовые ультразвуковые технологии с требованиями высококлассного производства медицинских устройств. Вместо традиционной 'сварки ' или ', ', он служит чрезвычайно точным инструментом измерения и покрытия на уровне микрон, становясь незаменимым основным процессом для производства воздушных шаров следующего поколения и непосредственно стимулирования разработки минимально инвазивных интервенционных методов лечения.
