Преимущества ультразвуковой сварки дверных панелей автомобиля

Преимущества ультразвуковой сварки дверных панелей автомобиля

Автомобильные дверные панели представляют собой сложные компоненты, обычно состоящие из различных материалов (таких как АБС, ПП, ПЭТ и другие пластмассы) и множества деталей (панелей, рамок, карманов для карт, подлокотников, декоративных планок и т. д.). Ультразвуковая сварка, как высокоэффективный процесс соединения, предлагает значительные преимущества в этой области.

Почему он особенно подходит для автомобильных дверных панелей?

Автомобильные дверные панели обычно изготавливаются из термопластов, таких как АБС, ПП и ПЭТ, которые являются идеальными материалами для ультразвуковой сварки. Эти материалы обладают отличной передачей вибрации и термопластичностью. Благодаря тщательно спроектированной сварочной головке и сварочной линии (Energy Director, треугольная выступающая конструкция, направляющая концентрированную энергию) можно точно контролировать зоны плавления и соединения, обеспечивая высокопрочные, эстетически привлекательные соединения в невидимом интерьере, идеально соответствующие экстремальным требованиям автомобильных компонентов к прочности, внешнему виду, эффективности и надежности.

Проще говоря, ультразвуковая сварка похожа на «бесшумную», высокоскоростную и прецизионную технику «сшивания» пластиковых деталей, прочно связывающую их вместе в единое целое посредством внутреннего молекулярного синтеза.

Принцип ультразвуковой сварки, по сути, представляет собой технологию соединения, в которой используется высокочастотная механическая вибрация для генерации внутреннего тепла трения, вызывающего локализованное плавление термопластичных пластиков и достижение межмолекулярного синтеза. Этот процесс чрезвычайно быстрый и точный.

Основные компоненты:

* **Ультразвуковой генератор:** Преобразует стандартный ток промышленной частоты 50/60 Гц в высокочастотную электрическую энергию 20 кГц, 30 кГц или 40 кГц.

* **Преобразователь:** Также известный как «звуковая головка» или «вибратор», его сердцевина представляет собой пьезоэлектрическую керамическую пластину. Он преобразует высокочастотную электрическую энергию генератора в высокочастотные механические вибрации (т. е. ультразвуковые волны).

* **Усилитель:** подключен к датчику и предназначен для усиления амплитуды вибраций, генерируемых датчиком, для достижения амплитуды, необходимой для сварки.

* **Сварочная головка:** Это компонент, который непосредственно контактирует с продуктом. Он направленно и эффективно передает энергию механической вибрации от усилителя к определенному участку свариваемой детали. Сварочная головка должна быть точно спроектирована в соответствии с формой изделия.

* **Основная форма:** используется для поддержки и фиксации заготовки, гарантируя, что изделие не сместится под давлением сварки, и создавая силу реакции для сварочной головки.

Вот подробное описание его основных преимуществ:

1. Высокая эффективность и энергосбережение, высокая эффективность производства.

* Высокая скорость сварки: полный цикл сварки обычно занимает от 0,5 до 1,5 секунды, что намного быстрее, чем клеевое соединение (которое требует времени отверждения) или механическое крепление (затягивание винтов один за другим).

* Мгновенная формовка: сварные детали не требуют охлаждения и настройки; их можно сразу же обработать для следующего этапа или упаковать после сварки, что значительно сокращает производственный цикл и делает его пригодным для крупномасштабных сборочных операций в автомобильной промышленности.

* Чрезвычайно низкое энергопотребление: ультразвуковая сварка использует высокочастотное вибрационное трение для генерации тепла, концентрируя энергию только в зоне сварки. Потребление энергии составляет лишь небольшую часть от потребления традиционных процессов сварки или нагрева.

2. Высокая прочность соединения и стабильное качество продукции.

* Сплавление на молекулярном уровне: ультразвуковая сварка заставляет молекулы на пластиковой контактной поверхности резко двигаться и диффундировать друг в друга под давлением, образуя сплав между молекулярными цепями. Это создает однородную зону сварки с прочностью, очень близкой к прочности основного материала, что намного превышает прочность обычного клеевого соединения.

* Отличная герметизация: полученный сварной шов может обеспечить воздухонепроницаемое или водонепроницаемое уплотнение, что имеет решающее значение для пыленепроницаемых и водонепроницаемых деталей на дверных панелях (таких как карманы для карт и крышки решеток динамиков).

3. **Нет концентрации напряжений.** По сравнению с винтовыми соединениями они позволяют избежать проблем с концентрацией напряжений, вызванных сверлением, что приводит к повышению структурной целостности изделия.

4. **Эстетичность и чистота, дополнительная обработка не требуется.** Процесс сварки завершается внутри, а на внешней стороне изделия обычно нет пятен сварки, отверстий для винтов или остатков клея, что обеспечивает гладкий, чистый и превосходный вид дверной панели.

5. **Нет примесей.** Весь процесс не требует дополнительных материалов, таких как клеи, растворители, крепежные детали или расходные материалы (например, сварочные стержни), что позволяет избежать проблем, вызванных старением клея, переливом или химическими остатками (например, отбеливанием, запахом).

6. **Высокая степень автоматизации и управления процессом:** Простая интеграция: оборудование для ультразвуковой сварки идеально подходит для интеграции в автоматизированные производственные линии и роботизированные манипуляторы, что обеспечивает возможность работы без участия человека и обеспечивает стабильность и надежность производства.

7. **Точность и управляемость.** Современные ультразвуковые сварочные аппараты можно контролировать в нескольких режимах, включая энергию, время, расстояние и мощность, а также отслеживать параметры каждого сварного шва в режиме реального времени (например, конечное расстояние, энергию, пиковую мощность), обеспечивая качество каждого продукта. Система автоматически выявляет и отбраковывает дефектную продукцию, что соответствует строгим требованиям автомобильной промышленности к отслеживанию качества. 5. Охрана окружающей среды и экономическая эффективность.

Экологичность: не выделяются токсичные пары и химические растворители (за исключением некоторых пластмасс, требующих вентиляции), что создает лучшие условия труда для работников и соответствует все более строгим экологическим нормам.

Низкая общая стоимость:

Затраты на материалы: исключает затраты на вспомогательные материалы, такие как клей, винты и шайбы.

Затраты на управление: устраняются процессы закупок, складирования и управления вспомогательными материалами.

Затраты на рабочую силу: Высокая степень автоматизации сокращает количество ручных операций.

Затраты на постпроизводственное обслуживание: точки соединения не стареют, как клей, не ослабляются и не издают ненормальных шумов, как винты, что обеспечивает более высокую надежность на протяжении всего срока службы продукта.

Резюме сравнения с традиционными процессами:

Характеристики: ультразвуковая сварка, клеевое соединение, механическое крепление (винты/защелки).

Скорость: чрезвычайно быстрая (<1 секунды), медленная (требуется время отверждения), средняя.

Прочность: Высокая (сплавление основного материала), Средняя (зависит от клея), Высокая, но с концентрацией напряжений.

Внешний вид: идеальный и бесшовный, может иметь переливы клея, отбеливание, отверстия для винтов/защелкивающиеся головки.

Герметизация: отличная (воздухонепроницаемая/водонепроницаемая), хорошая, в целом плохая.

Автоматизация: очень простая, относительно сложная (требует точного дозирования), может быть автоматизирована.

Защита окружающей среды: хорошо, возможны выбросы ЛОС, хорошо

Общая стоимость: низкая (долгосрочная), средняя (стоимость клея), средняя (стоимость деталей и сборки)

Конкретные примеры применения в автомобильных дверных панелях:

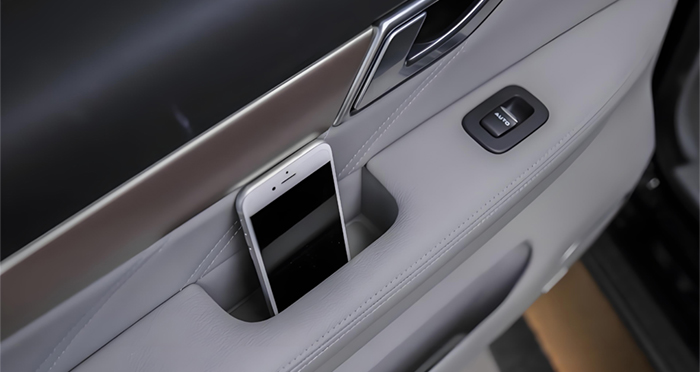

Карман для карты (отделение для хранения): карман плавно приваривается к внутренней части дверной панели.

Основание подлокотника: прочное соединение с рамой дверной панели.

Декоративная полоса/панель: закрепляет отделку поверхности на подложке без каких-либо повреждений поверхности.

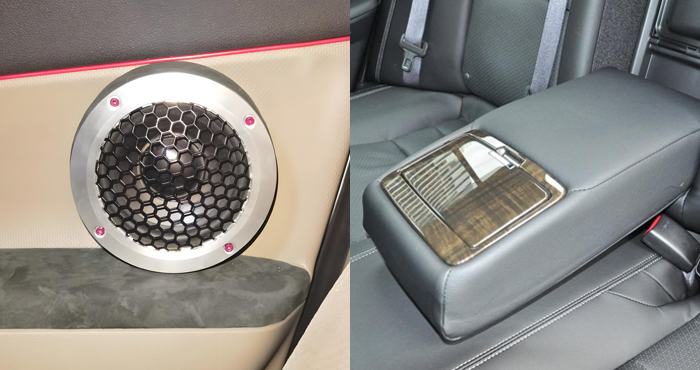

Решетка динамика: приваривается на месте, обеспечивая беспрепятственный доступ к сетчатым отверстиям.

Каркас и обшивка дверной панели: в некоторых конструкциях используется для приваривания пластиковой обшивки к конструкции рамы.

Таким образом, технология ультразвуковой сварки обеспечивает эффективное, надежное, эстетичное, экологически чистое и легко контролируемое решение для производства автомобильных дверных панелей. Он идеально отвечает высоким требованиям современной автомобильной промышленности к эффективности производства, качеству продукции и легкости конструкции и стал одним из незаменимых ключевых процессов в этой области.
